ElectriCS 3D (доп. место, Subscription (1 год))

ElectriCS 3D — современная и мощная система автоматизированного проектирования кабельного хозяйства объектов:

• топливно-энергетического комплекса;
• нефтегазовой промышленности;
• органического синтеза;
• химической, пищевой и фармацевтической промышленности;
• целлюлозно-бумажной промышленности;
• металлургической промышленности;
• горноперерабатывающей промышленности;
• водоподготовки и водоочистки и других.

ElectriCS 3D 2022 — это современная система автоматизированного проектирования кабельной раскладки, которая предоставляет проектировщику следующие возможности:

• высокая скорость кабельной раскладки (примерно 1000 кабелей в минуту);
• возможность раскладки кабелей при неполном формировании кабельных конструкций;
• возможность трассировки кабелей как группами, так и поштучно, что позволяет при необходимости докладывать кабели на общие трассы;
• просмотр в 3D-виде (аксонометрии) кабелей, трасс, потребителей, помещений;
• визуальный (графический) контроль исходных данных при ручном вводе исходной информации;
• ввод исходных данных как вручную, так и автоматически путем импорта информации из MS Excel;
• графический ввод координат объектов (трасс, потребителей, помещений) с одновременной выдачей информации на планы;
• автоматическое определение принадлежности потребителей и трасс помещениям;
• импорт исходных данных из сторонних САПР;
• классификация групп кабелей, трасс, потребителей по координатам, отметкам помещений и прочим параметрам;
• автоматическая трассировка кабелей с учетом взаиморезервирования групп кабелей и минимизацией общих участков трасс;
• автоматическая раскладка кабелей по полкам с учетом взаиморезервирования;
• расчет и просмотр весовой нагрузки вдоль трассы;
• автоматический подсчет суммарных длин кабелей по типам трасс (общая длина кабелей, размещенных в трубах, в коробах и т.д.);
• автоматическое формирование информации для составления смет;
• подсчет и выбор из базы кабельных конструкций: линейных (стойки, консоли, короба и т.д.), поворотных (лотки угловые, крестовые и т.д.).

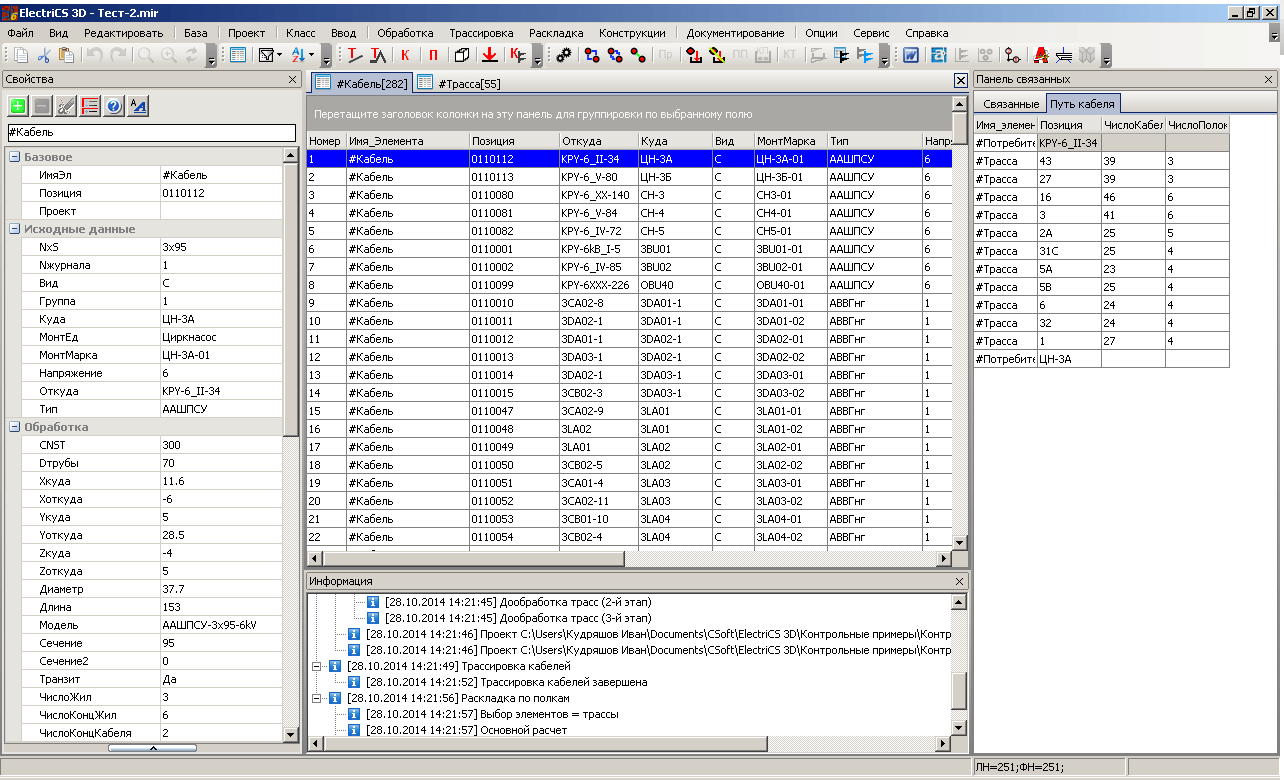

Рис. 1. ElectriCS 3D. Список кабелей

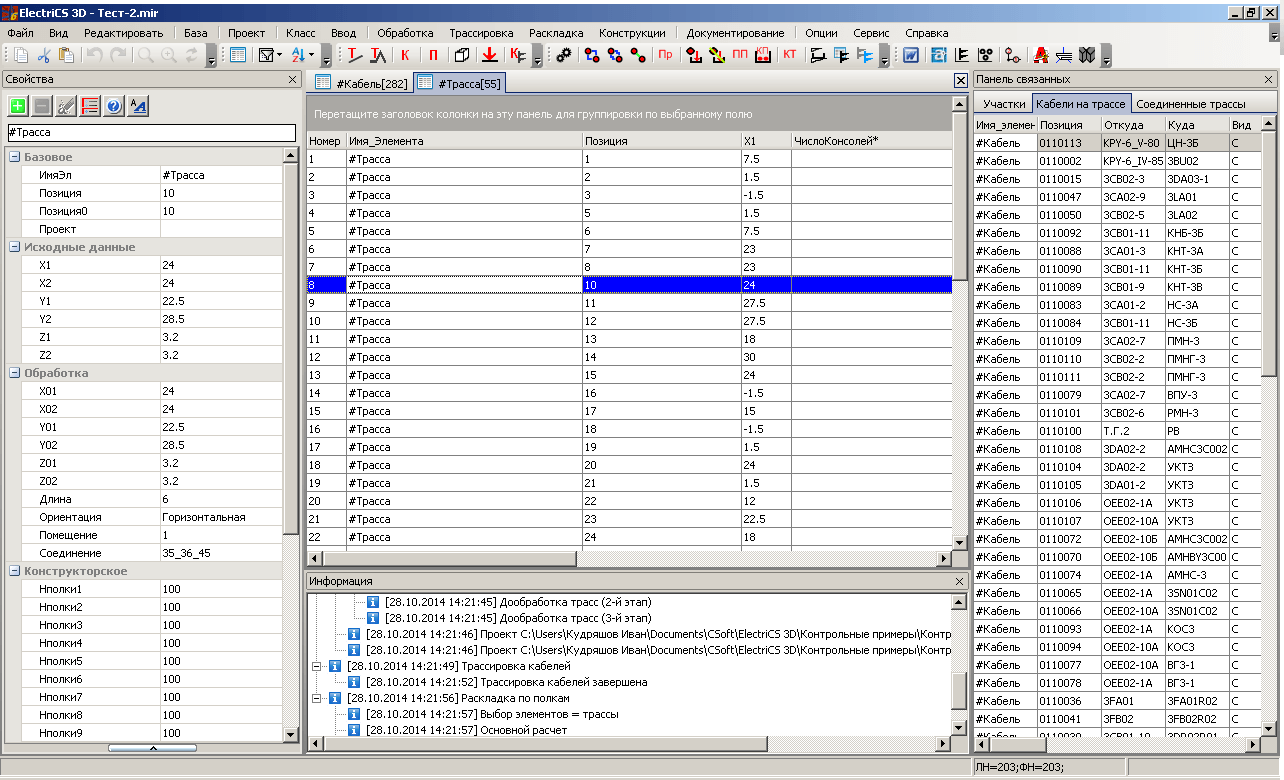

Рис. 2. ElectriCS 3D. Список трасс

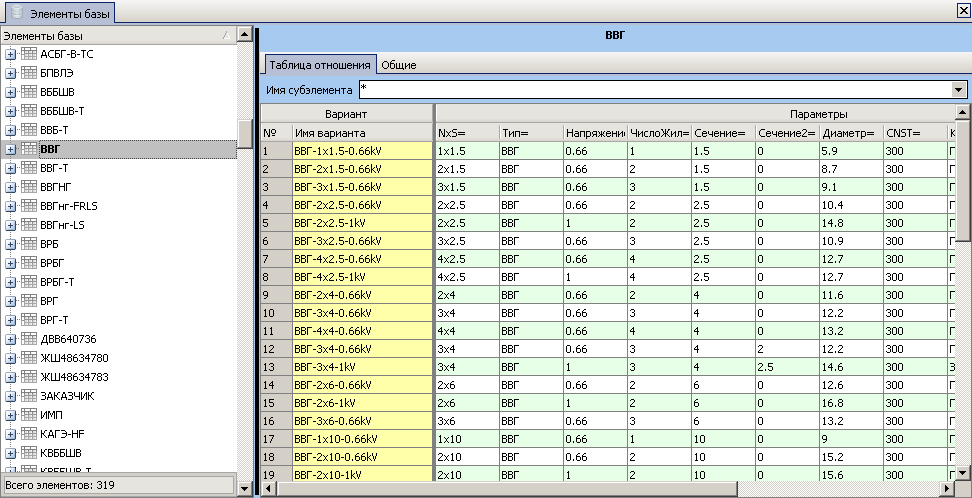

Рис. 3. ElectriCS 3D. База кабелей

Наличие встроенного конструктора кабельных трасс предоставляет возможность просмотра и корректировки в наглядном виде сечений трасс (в любом месте трассы).

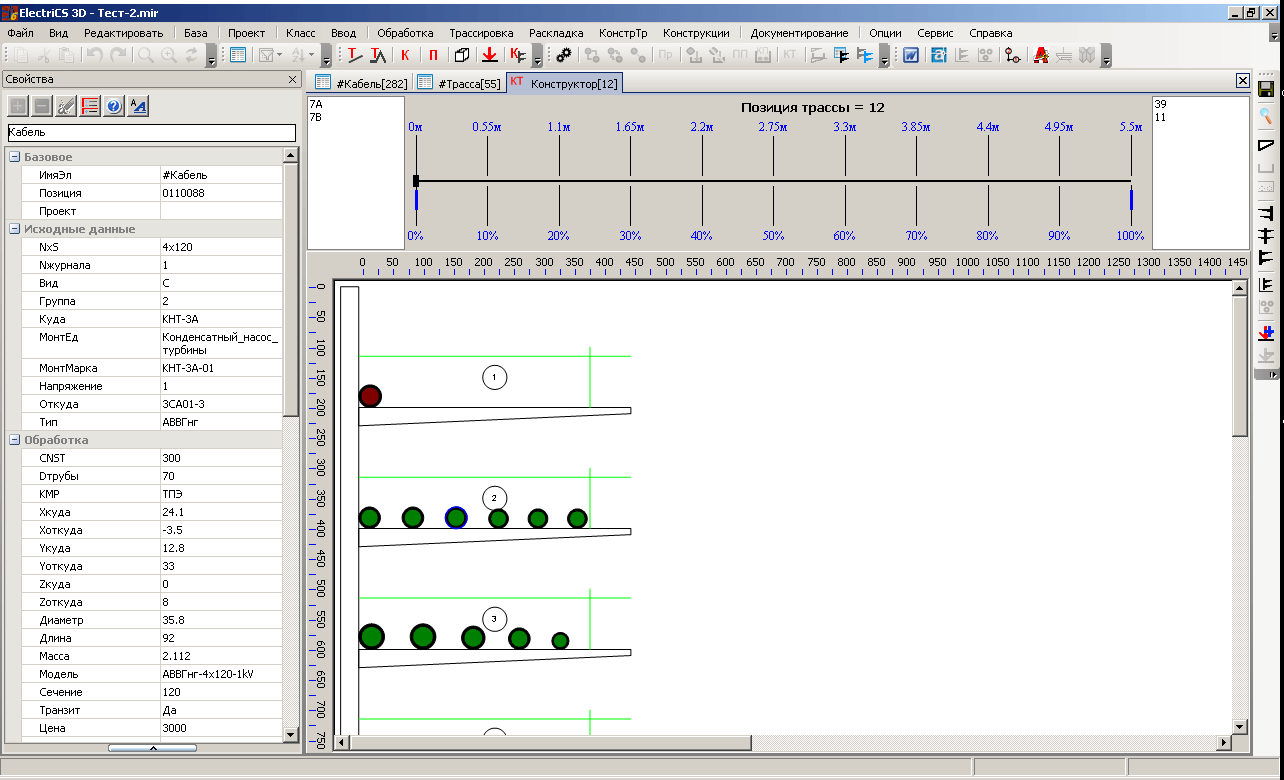

Рис. 4. ElectriCS 3D. Просмотр сечения в конструкторе трасс

ElectriCS 3D 2022 позволяет выводить в графический редактор (AutoCAD, BricsCAD, Платформа nanoCAD):

• кабельные конструкции и кабели в 3D-виде;
• плоские сечения трасс с одновременным отображением позиций кабелей.

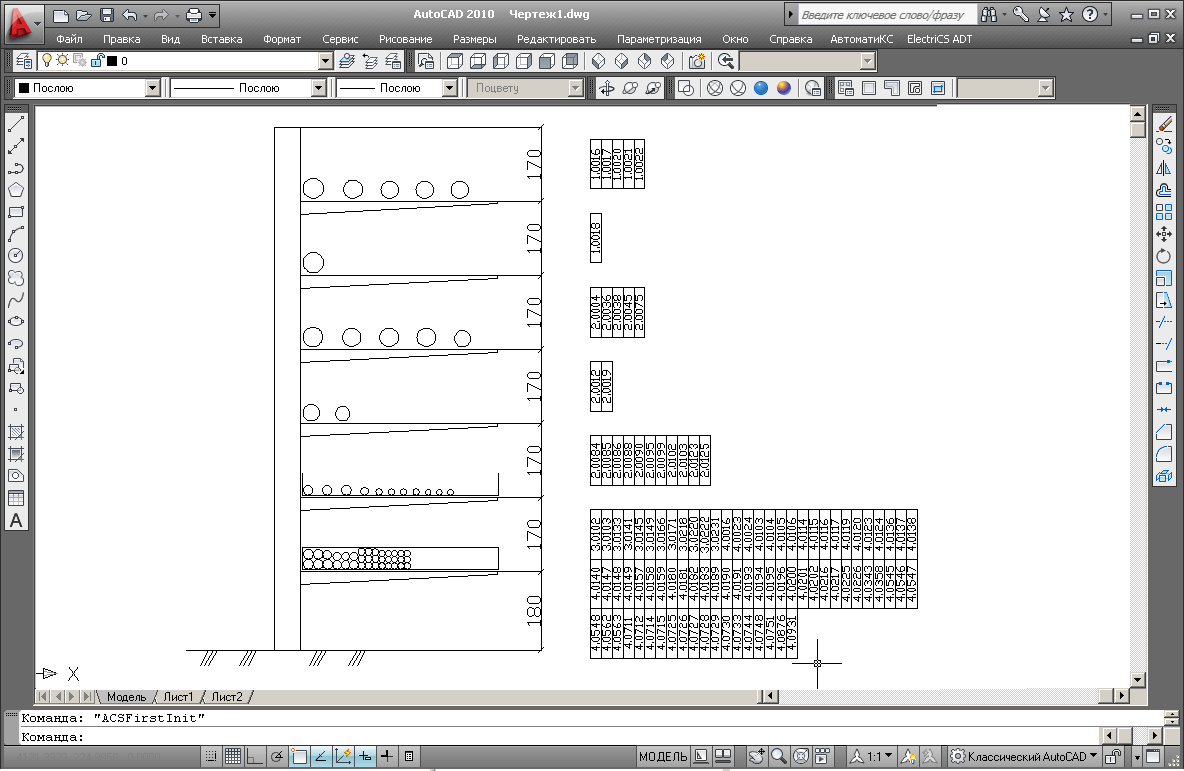

Рис. 5. ElectriCS 3D. Сечения трасс и позиции кабелей

Система ElectriCS 3D 2022 позволяет выпускать следующие виды проектных документов:

• сводные и заказные спецификации на кабельную продукцию;
• заказные спецификации на кабельные конструкции;
• сечения кабельных трасс;
• кабельные журналы;
• заказные спецификации на трубы и металлорукав;
• экспликации электрооборудования;
• планы расположения электрооборудования;
• планы расположения трасс;
• журналы координатных точек;
• журналы кабельных потоков.

Наличие в ElectriCS 3D 2022 инструментов для создания и редактирования шаблонов документов позволяет пользователю настраивать любые формы проектных документов.

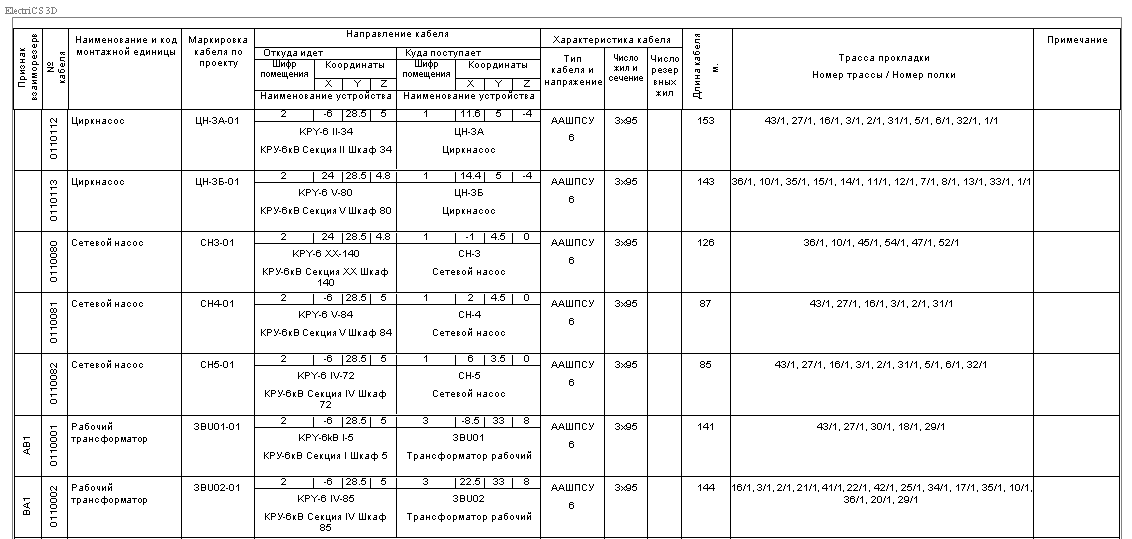

Рис. 6. ElectriCS 3D. Кабельный журнал

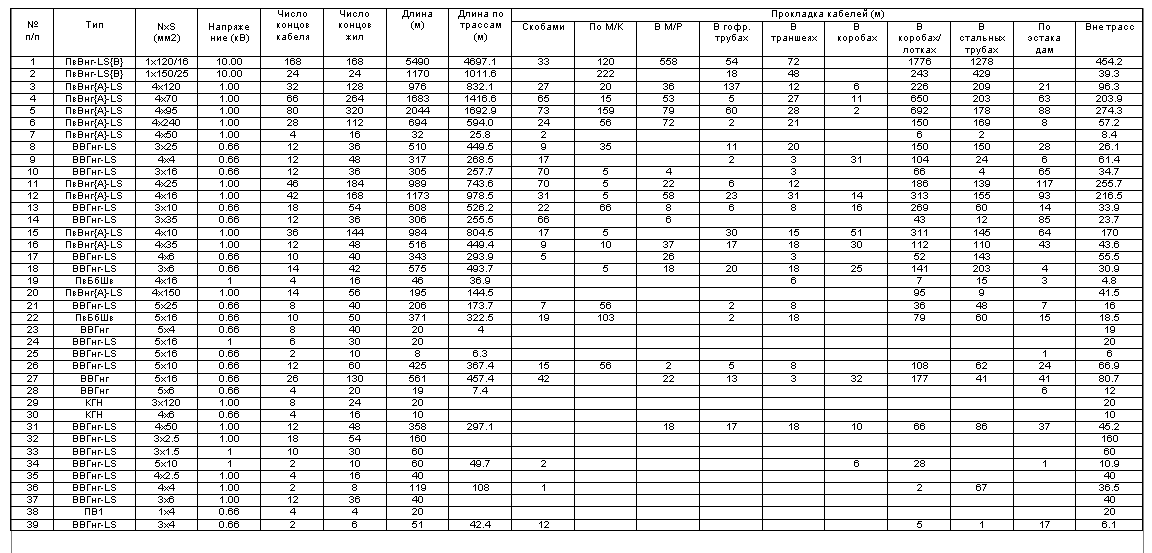

Рис. 7. ElectriCS 3D. Задание для сметчиков

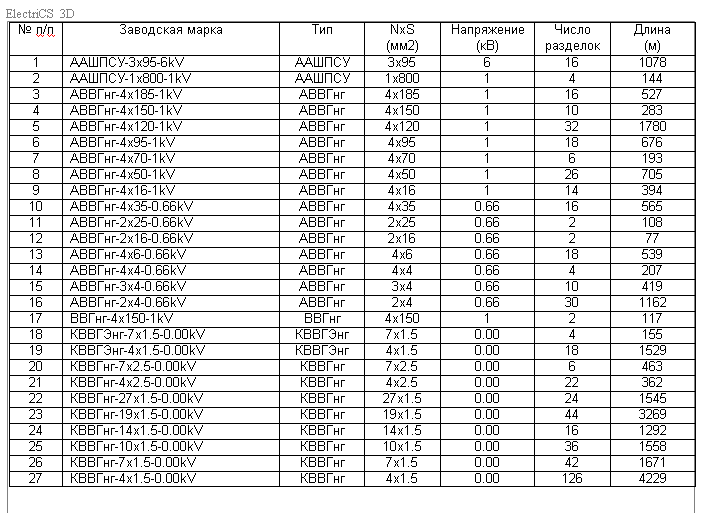

Рис. 8. ElectriCS 3D. Сводная спецификация на кабели

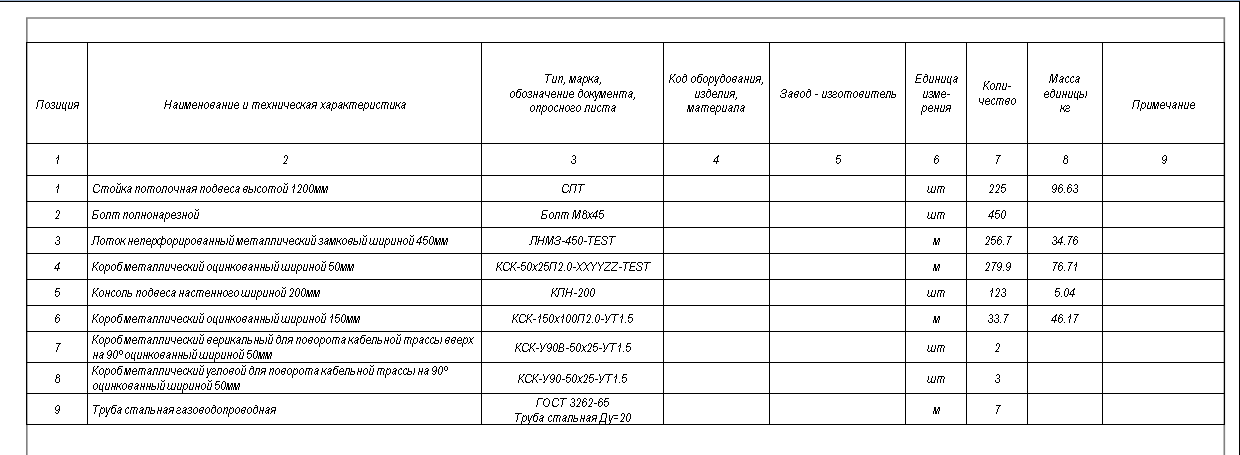

Рис. 9. ElectriCS 3D. Спецификация на кабельные конструкции

Применение ElectriCS 3D 2022 обеспечивает:

• высокое качество проектной документации благодаря снижению числа ошибок, как случайных, так и систематических, которые неизбежны при неавтоматизированном проектировании;
• повышение производительности труда проектировщика;
• сокращение сроков проектирования объектов кабельного хозяйства.

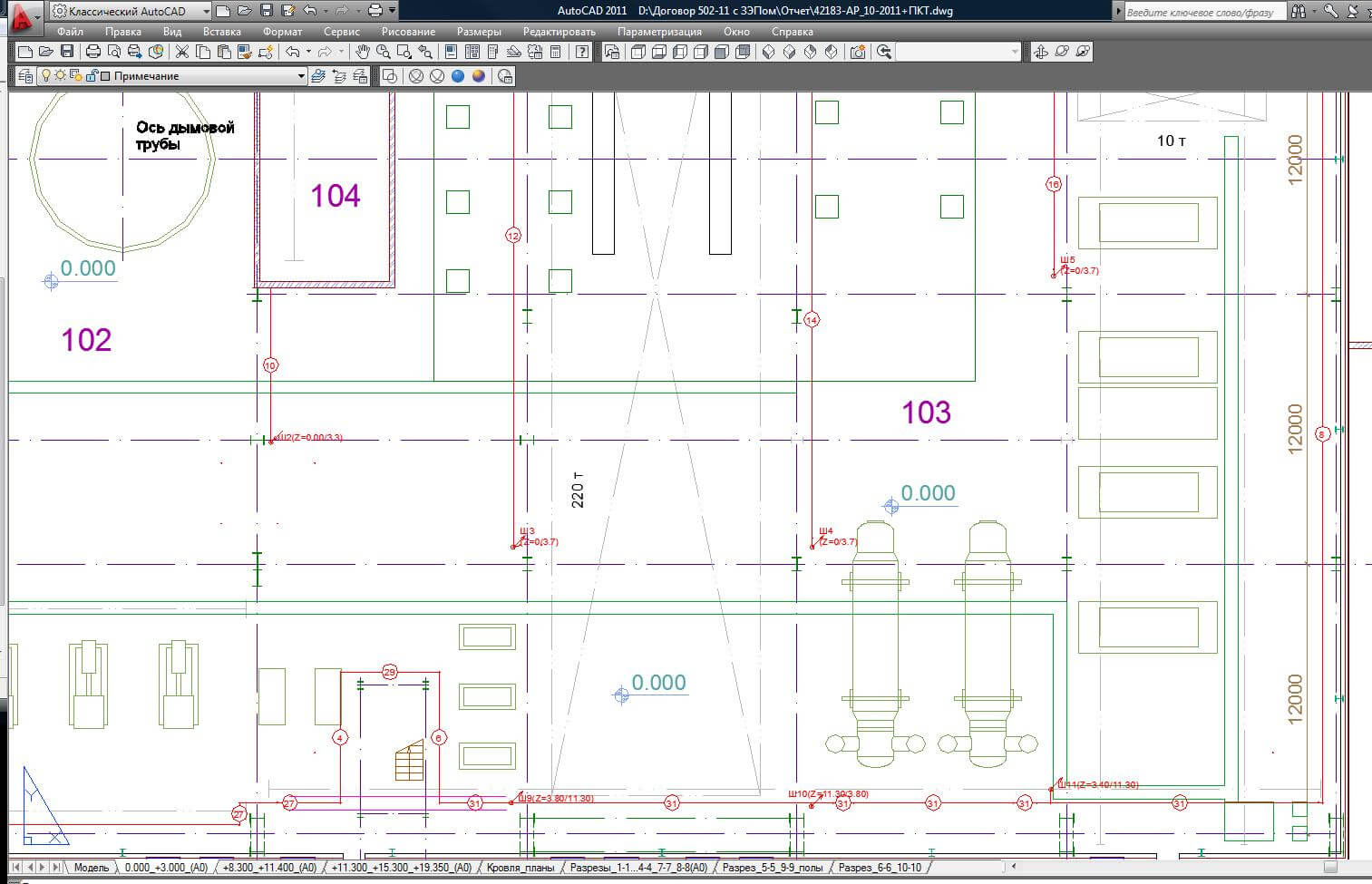

Рис. 10. ElectriCS 3D. План кабельных трасс

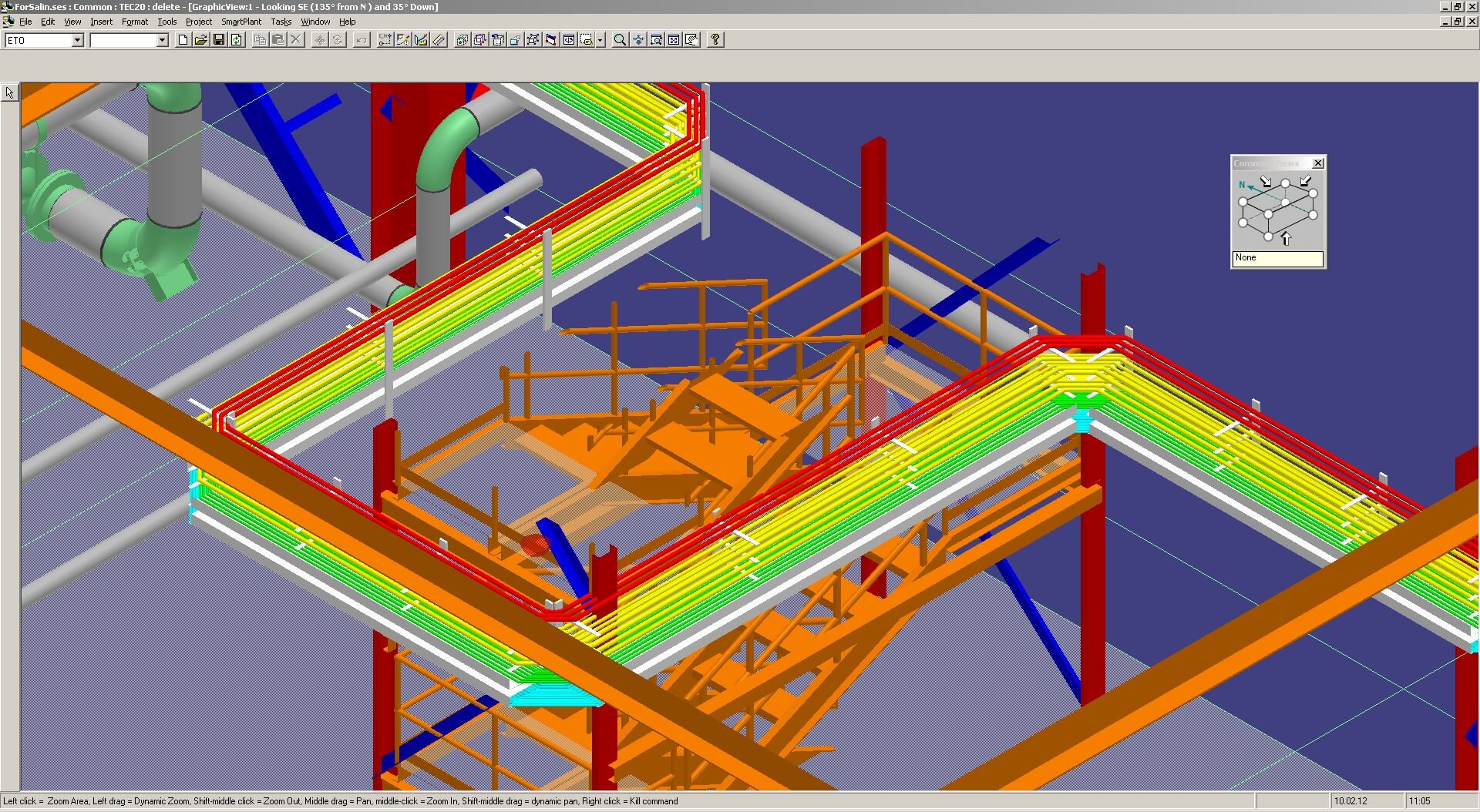

Рис. 11. ElectriCS 3D. Просмотр раскладки кабелей в 3D-виде

Что нового в ElectriCS 3D 2022

Операционная система:

• Windows 7 (32/64 bit),
• Windows 8 (32/64 bit),
• Windows 10 (32/64 bit).

Для установки программы требуются права администратора.

• процессор x86 (Intel/AMD);
• монитор 1024×768 True Color;
• видеокарта, поддерживающая стандарты Windows;
• мышь или другие устройства указания, поддерживаемые операционной системой;
• оперативная память — 1024 Мб или выше;
• свободное место на жестком диске — 300 Мб (минимум).

• MS Office Word 2007/2010;
• Autodesk AutoCAD 2010/2011/2012/2013/2014/2015/2016/2017/2018/2019/2020/2021/2022;
• BricsCAD V14/V15/V16/V17/V18/V19/V20/V21/V22;
• Платформа nanoCAD 20/21/22.
